列管式油冷卻器(GLC系列)
人氣:1940 時間:2020-02-25 來源:泰州市益通換熱設備有限公司
1.產品概述
GLC系列是按國外資料研制而成的新型高效列管式油冷卻器,適用于冶金、礦山、化工、電力、機床、輕工、塑料凳行業的液壓潤滑系統,將其工作介質冷卻到規定的溫度。
列管式油冷卻器由殼體、前蓋、后蓋、冷卻芯等組成。冷卻芯有換熱管、固定管板、浮動管板、拆流板、支撐桿組成。換熱管采用紫銅翅片管,管束一端固定,一端浮動,因而有效的避免因熱膨脹而起的結構故障。冷卻管可以從殼體中抽出,便于檢查,清洗 維修。
本款型號的列管式油冷卻器具有體積小、重量輕、結構新穎,換熱效果顯著等特點,性能達到國外同類產品的水平。
2.型號說明
GL C ※ _ ※ / ※ ※
① ② ③ ④ ⑤ ⑥
①名稱代號:列管式油冷卻器
②換熱器結構:C—翅片管
③設計序號:1-6 (進出水口:螺紋式;進出油口:法蘭或螺紋式)
④公稱冷卻面積:0.4-90m2
⑤壓力等級:0.6,1,1.6Mpa
⑥連接方式:省略—螺紋連接 F—法蘭連接

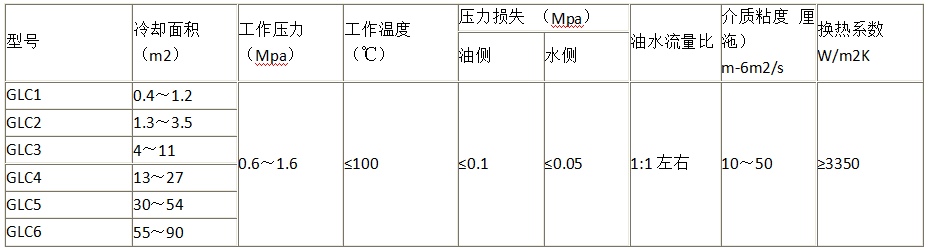

3.技術參數

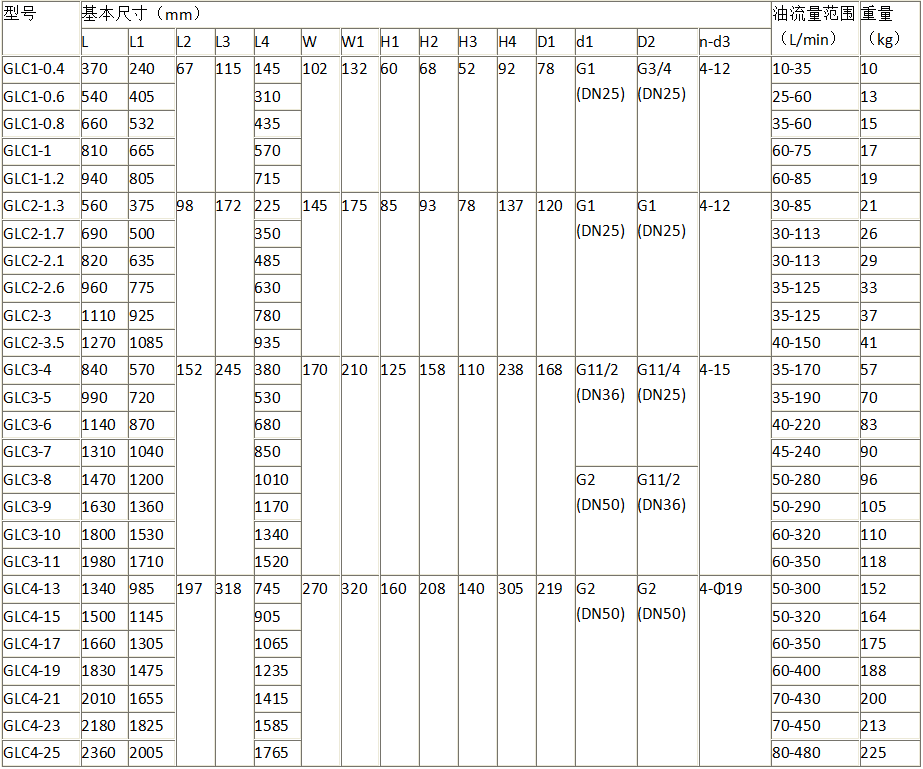

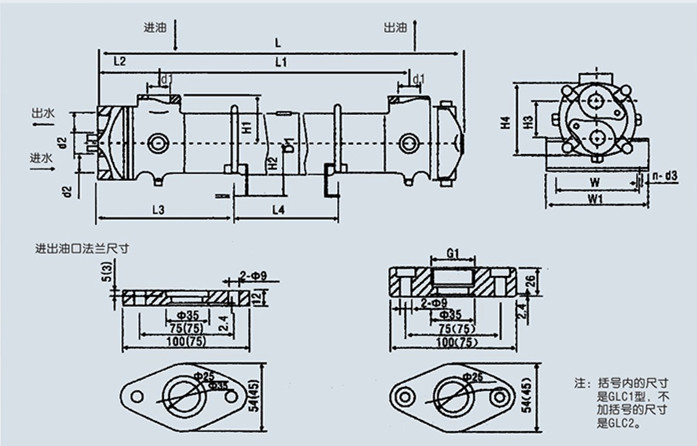

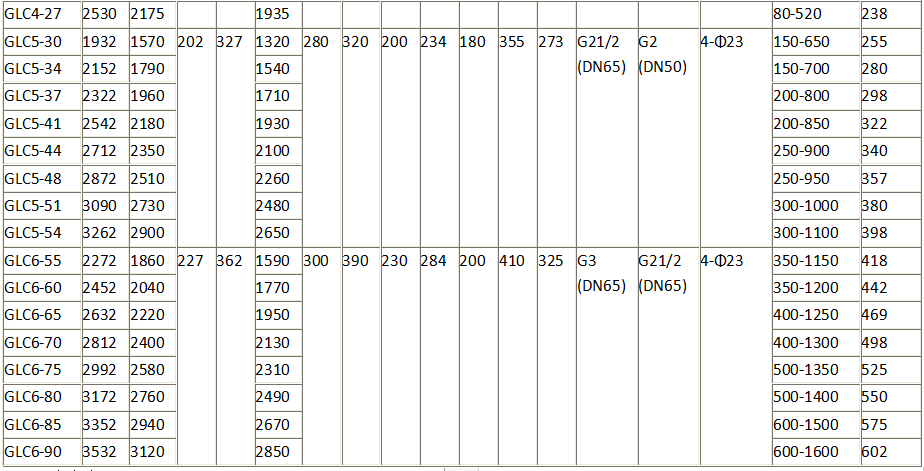

4.外形尺寸
5.注意事項
①較臟的介質通過冷卻器之前,應該有濾清器。
②安裝在一個單獨的有循環回路內,因(尾端)壓力較小。
③工作時,兩個循環回路均需排氣,以達到高效率,避免回路出現銹蝕。
④先接通冷介質,后接通熱介質,避免產生較大的熱壓力。
⑤被冷卻介質壓力應大于冷卻介質。
⑥冷卻水通常采用淡水,(用海水冷卻時需要特殊訂貨)。
⑦要定期排氣,并隔一段時間進行清洗。
⑧在寒冷季節,且冷卻器不在工作的情況下,必須將水放盡,以免凍裂。
6.訂貨說明
①訂貨時須寫明型號代號全稱,如:工作壓力1Mpa,冷卻面積4m2的列管式油冷卻器:GCL3-4/1。
②如對此冷卻器有特殊要求時,請向本企業商洽。
③本企業保留設計更改權,對修改不另行通知。
